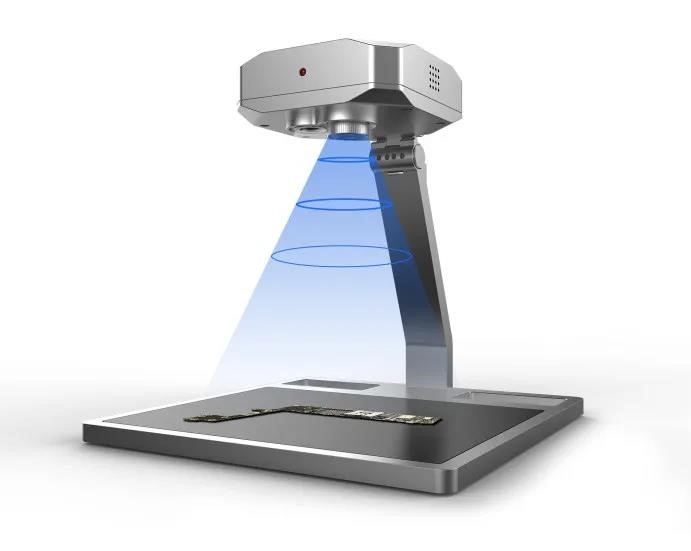

朗翼智像PCB速診儀ShortCam，憑借一鍵速查、高溫追蹤、雙光融合等功能，已幫助成千上萬名維修師更高效地解決了主板漏電檢測難題。
不少維修師對ShortCam的使用仍抱有一些疑問。因此，我們?yōu)榇蠹覝?zhǔn)備了ShortCam常見問題FAQ，快來看看吧！
Q1：ShortCam如何連接網絡？
A1
情況一：基礎網絡配置

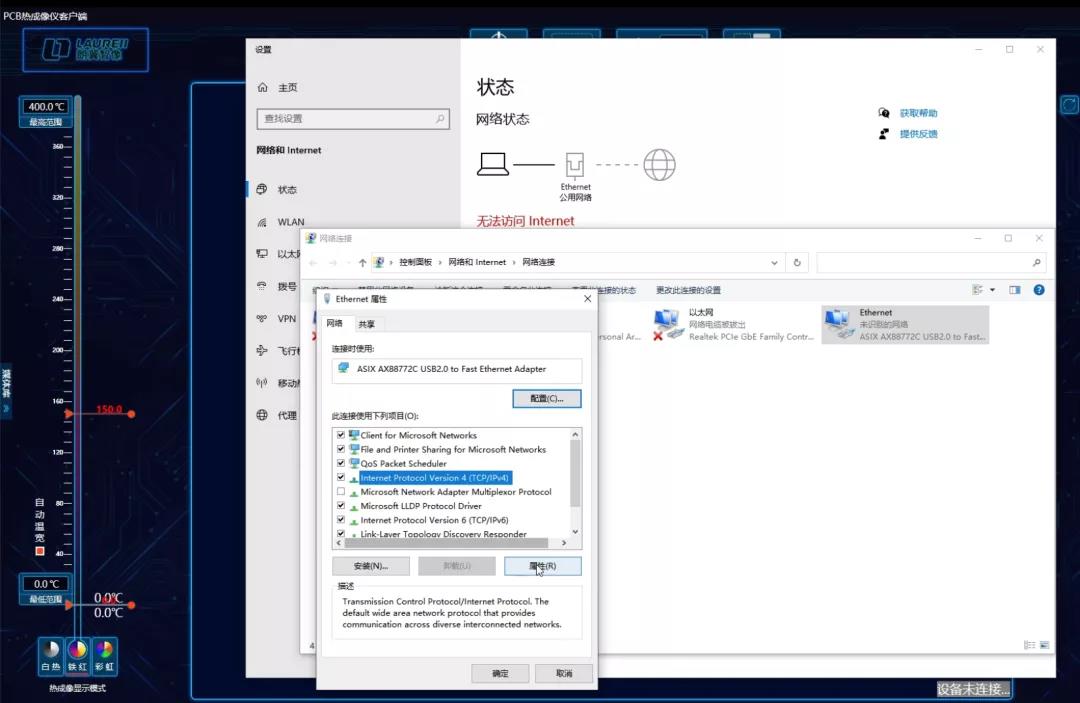

1、打開"網絡和Internet設置"，進入更改適配器選項，將速診儀與電腦連接，若為直接連接，可點擊以太網進行IP設置；若使用了轉換器，則在彈出新的適配器后，右鍵點擊屬性，進入TCP/IPv4設置。

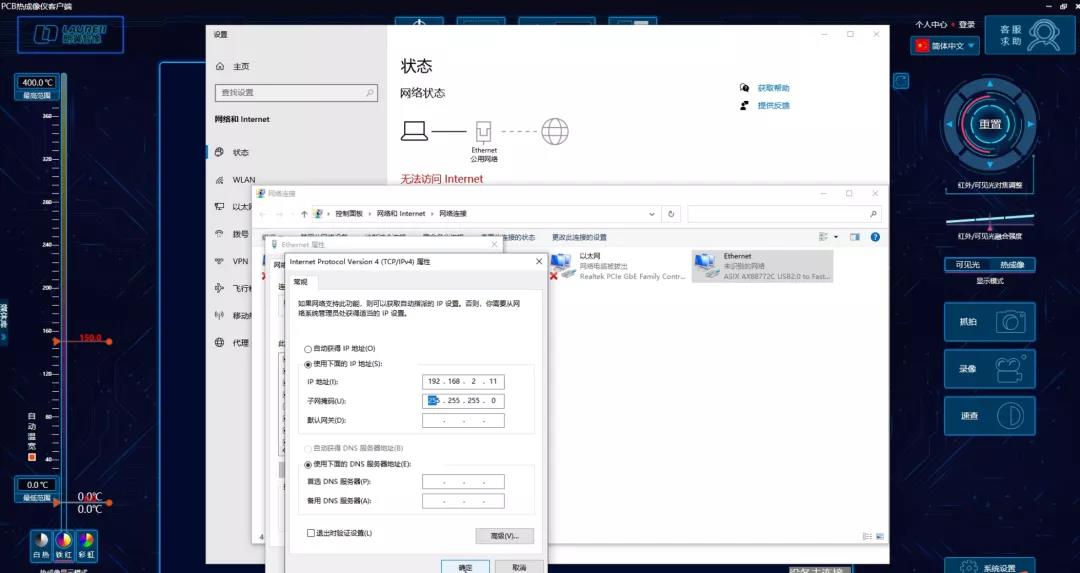

2、IP地址設置為192.168.2.XX(XX為2~30的任意數字)，子網掩碼為255.255.255.0。

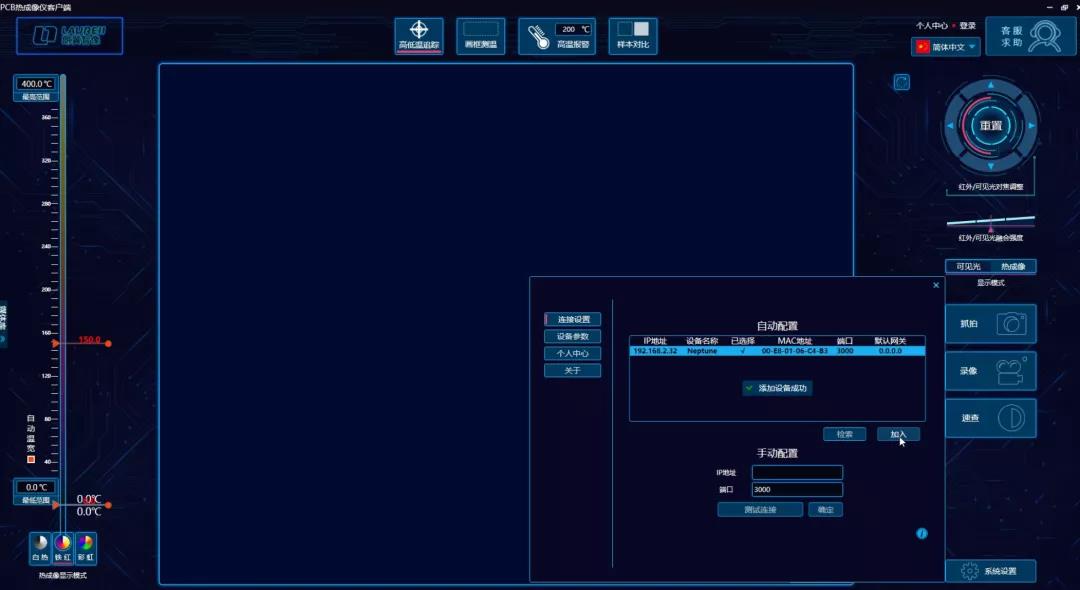

3、保存成功后，點擊軟件右下角系統設置，在檢索中選擇設備并添加即可。
情況二：連接路由器網絡配置

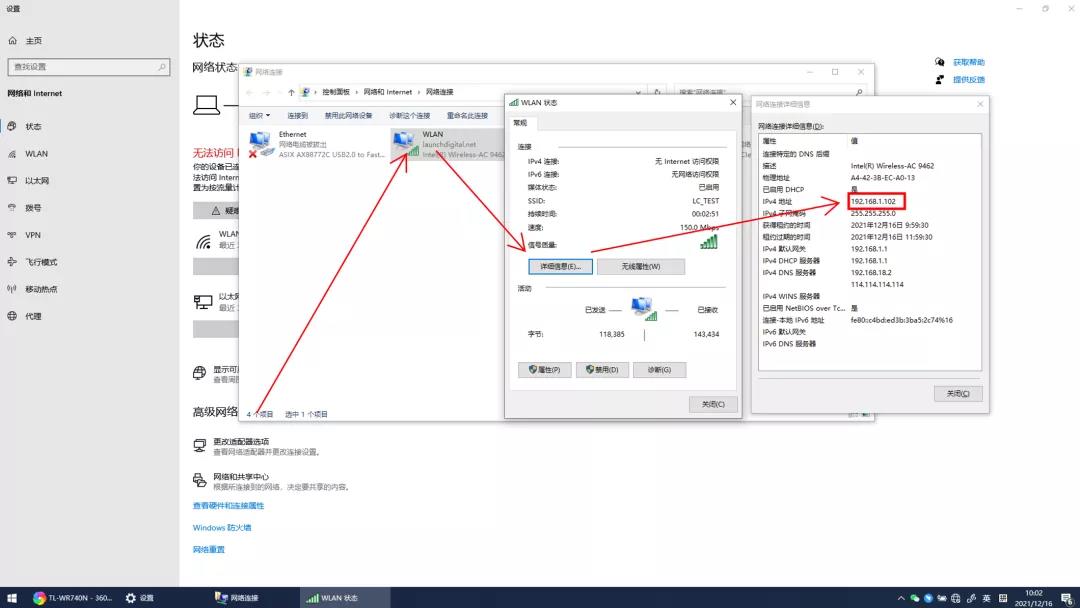

1、查看當前電腦所連接無線網的IPv4地址
▲點擊查看大圖
2、將速診儀與電腦連接，按照“情況一”基礎網絡配置步驟修改速診儀IP，使其與無線網處于同一個網段，如無線網IP為192.168.1.XX，將速診儀IP改為192.168.1.YY（XX與YY不為同一個數，范圍為2~255），子網掩碼為255.255.255.0，點擊確認后等待速診儀重啟完成。
▲點擊查看大圖
3、將速診儀與無線網對應的路由器連接，打開軟件即可成功連接。
Q2：ShortCam如何調焦，讓畫面更清晰？
A2
在速診儀客戶端中，將畫面切換至可見光模式，手動旋轉可見光鏡頭，直至界面上的圖像變清晰。然后將畫面切換至熱成像模式，點擊圓形按鈕，點擊上下左右圖標移動畫面，使紅外輪廓與可見光輪廓重合，實現更好的融合效果。
Q3：雙層主板如何檢測漏電故障？
A3
在iPhone雙層主板的漏電檢測過程中，應根據漏電主板位置的不同，采用不同方法。
情況一：上層板漏電
情況二：下層板漏電
將其中一條iPhone專用直流電源線焊接到下層板B+電路點上，用負極夾子接主板對地線，用正極夾子接延伸出來的電源線。
采用以上方式，可有效避免高溫點定位于鑷子或手，能夠準確查找真正的漏電點。
Q4：如何檢測極小電流漏電？
A4
當主板發生低于10ma的極小漏電時，發熱往往微乎其微。紅外熱成像鏡頭可能受元件反光影響出現誤判，定位到錯誤的故障點。
可先為主板熏上松香，排除反光干擾，然后通電，采用ShortCam的一鍵速查功能，鎖定漏電的高溫點。
